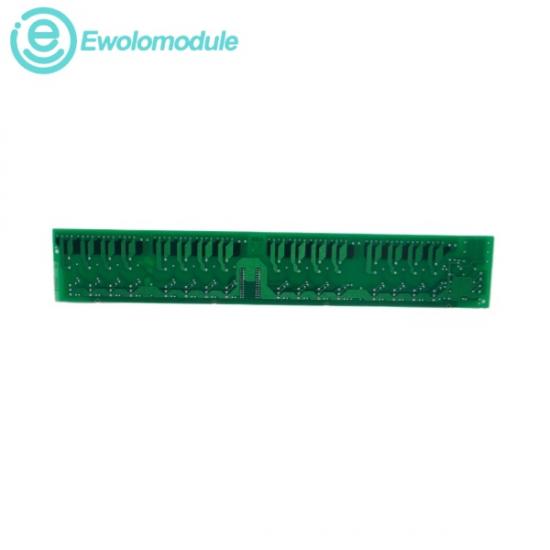

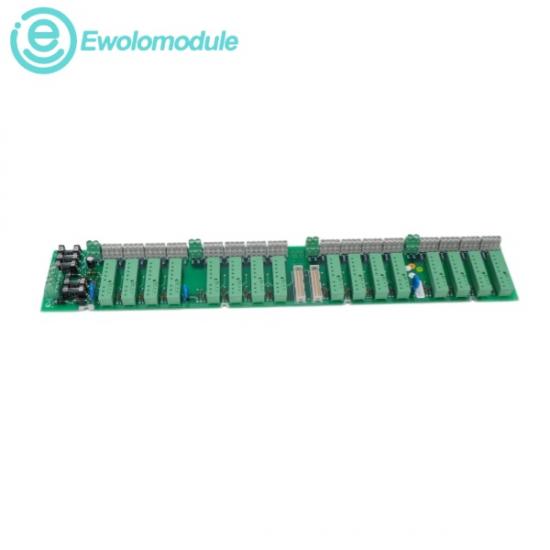

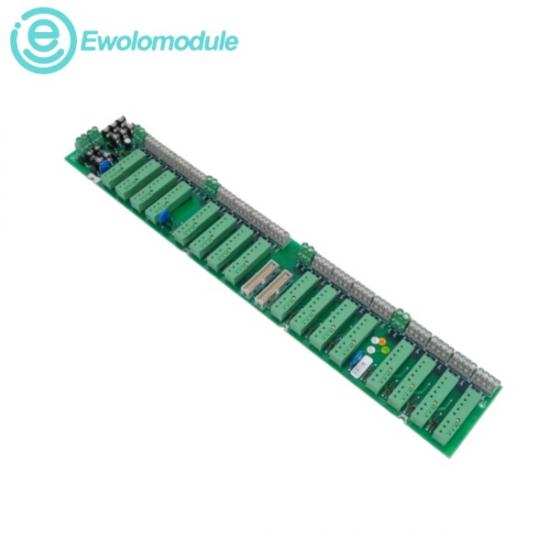

ОнABB DSTX180 3BUR980025R1Это специализированный модульный блок оконечного соединения для полевых работ, предназначенный для прокладки и защиты сигнальных трактов между полевыми измерительными приборами и электронными платами обработки. Работая в качестве интерфейса высокоплотной проводки в среде подстойки ввода-вывода S800, устройство устанавливается непосредственно на стандартные промышленные DIN-рейки для обеспечения безопасного точечного соединения. Оно оснащено локализованными механическими пазами для предотвращения неправильной установки модулей ввода-вывода, встроенными контактами для фильтрации сигнала, устраняющими высокочастотные помехи в проводке, и прочными, защищенными от прикосновения винтовыми клеммами для оптимизации целостности проводки и защиты чувствительных внутренних линий связи объединительной платы от случайных коротких замыканий или ошибок при техническом обслуживании.

н Поддерживаемые каналы ввода/вывода: до 16 независимых каналов маршрутизации входных/выходных сигналов.

н Максимальное номинальное напряжение: 50 В постоянного/переменного тока, максимальное непрерывное напряжение на канал.

н Максимальный номинальный непрерывный ток: 2 А на каждый отдельный канал проводки / 10 А максимальный суммарный ток на объединительной плате.

н Допустимый диапазон сечения проводов: от 0,2 до 2,5 мм² (от 24 до 12 AWG) для стандартной полевой проводки.

н Рабочая температура окружающей среды: от 0°C до +55°C (от +32°F до +131°F) в условиях непрерывной эксплуатации в шкафу.

н Относительная рабочая влажность: от 5% до 95% (без конденсации)

1.

Высокоплотная система подключения датчиков и исполнительных механизмов: устанавливается непосредственно внутри шкафа ввода-вывода S800 на стандартной DIN-рейке TS35. Она координирует точки подключения для массивов постоянно работающих 24-вольтовых полевых переключателей, реле и линий обратной связи, передавая корректные телеметрические данные на локальные платы обработки.

2.

Нефтегазовая и химическая инфраструктура нефтехимической промышленности: управление осуществляется из дистанционно управляемых блоков на нефтяных месторождениях и в зонах нефтепереработки для объединения дискретных управляющих сигналов, поступающих от запорных клапанов и концевых выступов трубопроводных коллекторов.

3.

Традиционные энергетические установки и корпуса турбин: Регулирует конструктивные клеммные соединения для линий связи состояния паровых/газовых котлов, предохранительных клапанов контура охлаждения и релейных систем генераторов, где неплотные соединения могут привести к неожиданным срабатываниям системы.

4.

Целлюлозно-бумажное производство и высокоскоростная автоматизированная обработка: Обеспечивает надежную, устойчивую к вибрации проводку для распределенных производственных станций, обрабатывающих сортировочные конвейеры, пусковые устройства для валковых двигателей и высокочастотные системы отслеживания для операций захвата и перемещения.
