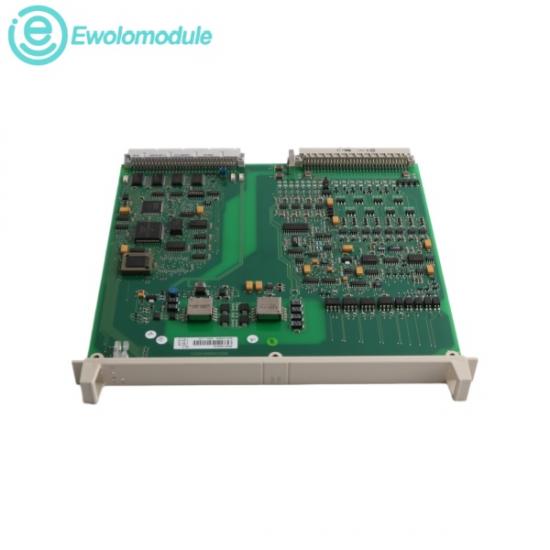

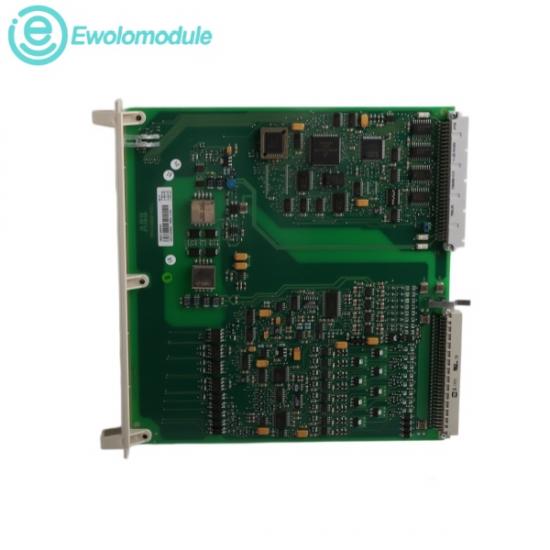

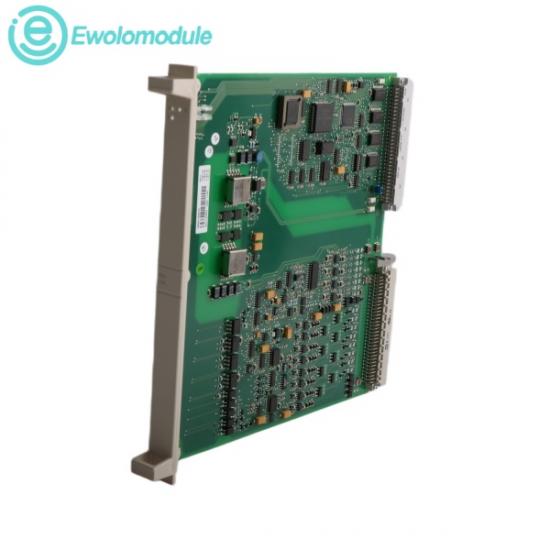

ABB DSAX110A 3BSE018291R1 — это высоконадежная комбинированная плата аналогового ввода и вывода, разработанная для распределенного сбора данных и управления технологическими процессами. Работая в качестве критически важного модуля в составе стоек Advant Controller 400 (AC400) и AC450, она выступает в роли двунаправленного интерфейса, связывающего локализованные датчики непрерывного действия с главным контроллером. Плата управляет одновременным приемом многоканальных аналоговых сигналов и передачей аналоговых сигналов управления по шине ввода-вывода S100, используя высокоточные аналого-цифровые и цифро-аналоговые преобразователи.

n Количество каналов ввода сигналов: 8 каналов

n Количество каналов вывода сигналов: 4 канала

n Поддерживаемый диапазон входных/выходных сигналов: номинальный от 0 до ±10 В пост. тока / от 0 до 20 мА или от 4 до 20 мА

n Потребляемая мощность системной логики: стандартная +5 В пост. тока (от объединительной платы) и ±24 В пост. тока (от внешнего источника или распределительной системы стойки)

n Температура окружающей среды при эксплуатации: от 0°C до +55°C (от +32°F до +131°F) для непрерывной работы в шкафу управления

n Относительная влажность при эксплуатации: от 5% до 95% (без конденсации)

1.

Регулирование потока и клапанов в замкнутом контуре: непосредственно принимает непрерывную телеметрию тока от электронных расходомеров (входы) и одновременно выдает точные команды позиционирования в мА на приводы пропорциональных регулирующих клапанов (выходы) для поддержания постоянной скорости потока в трубопроводе.

2.

Целлюлозно-бумажная и полиграфическая промышленность: отслеживает непрерывные изменения натяжения на оборудовании для обработки полотна, динамически выдавая опорные сигналы коррекции скорости на вспомогательные частотно-регулируемые приводы двигателей переменного/постоянного тока.

3.

Нефтегазовая и тяжелая нефтехимическая промышленность: контролирует непрерывные температурные профили внутри ректификационных колонн и регулирует скорость насосов дозирования химикатов на основе данных обратной связи о состоянии жидкости в режиме реального времени.

4.

Традиционная энергетика и управление паровыми котлами: агрегирует тепловую аналитику от питателей котлов, выдавая точные уставки положения на воздушные заслонки горения и коллекторы топливных затворов.
