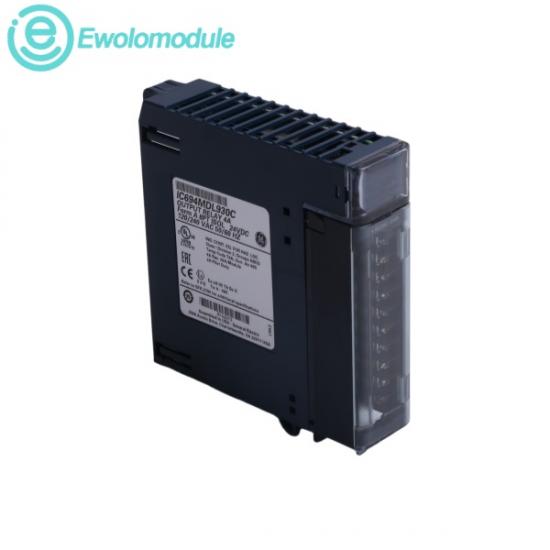

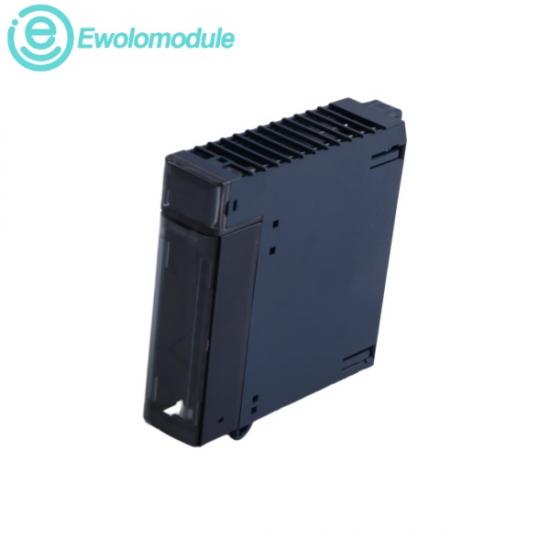

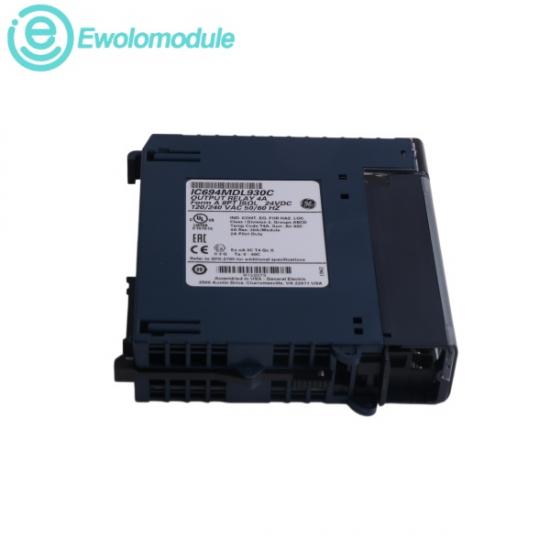

ОнGE IC694MDL930Это 8-точечный высокопроизводительный изолированный дискретный релейный выходной модуль, предназначенный для соединения программируемых логических схем управления с мощными промышленными нагрузками. Работая внутри объединительных плат PACSystems RX3i или Series 90-30, плата имеет 8 независимых механических контактов типа A. Поскольку каждый отдельный канал полностью изолирован от других и имеет свой собственный общий выходной терминал, он может одновременно безопасно коммутировать смешанные уровни напряжения и разнородные линии переменного или постоянного тока.

н Номинальное напряжение: 24 В постоянного тока / 120/240 В переменного тока

н Диапазон рабочего коммутируемого напряжения: от 5 до 30 В постоянного тока / от 5 до 250 В переменного тока

н Минимально допустимая выходная нагрузка: 10 мА

н Максимальный пусковой ток в переходном режиме: 5,0 А

н Условия эксплуатации: от 0°C до +60°C (от +32°F до +140°F), непрерывная щелевая интеграция.

н Относительная рабочая влажность: от 5% до 95% (без конденсации)

н Внутреннее потребление тока объединительной платой:6 мА от системной логической шины +5 В постоянного тока (все выходы активны)

70 мА от шины управления реле +24 В постоянного тока (все выходы активны)

1.

Управление двигателями и коммутация мощных обмоток: напрямую управляет и коммутирует обмотки контакторов пусковых устройств мощных двигателей, промышленные реле управления и магнитные тормоза. Безопасно отводит высокие индуктивные пусковые токи до 5 А при циклической работе мощных обмоток двигателя.

2.

Привод пневматических и гидравлических систем: управляет высоковольтными электромагнитными клапанами и приводами затворов коллекторов для регулирования потока технологической жидкости, регулировки физического положения зажимов и запуска логических блоков предохранительных цилиндров.

3.

Индикация и звуковое оповещение на производственном участке: включает подсветку дымовых труб, визуальные индикаторы состояния, аварийные маяки и сирены сигнализации на всех производственных участках.

4.

Инфраструктура нефтегазовой отрасли и коммунальных услуг: обеспечивает безопасную изоляцию основного шасси управления при переключении децентрализованных топливных клапанов 240 В или удаленных нагревательных элементов, где требуется высокая степень непрерывной изоляции.
