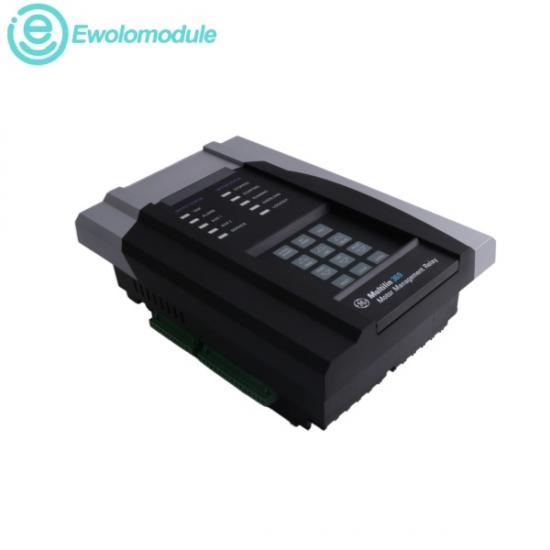

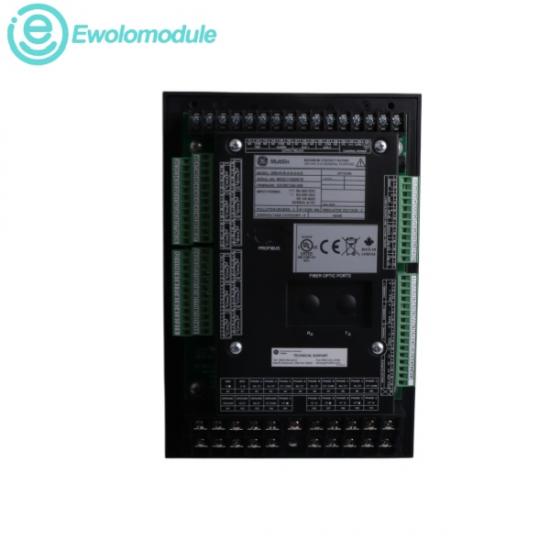

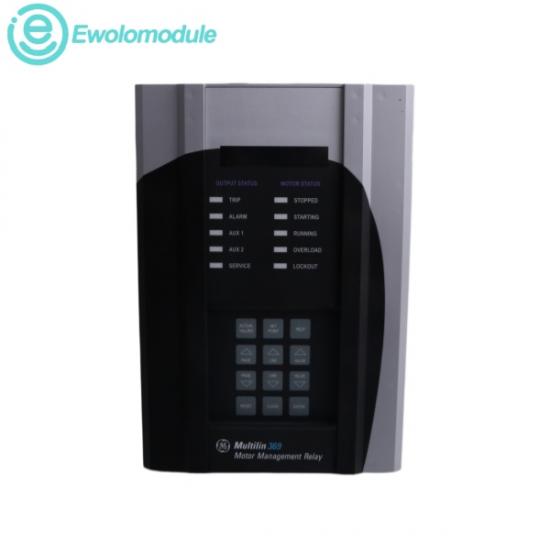

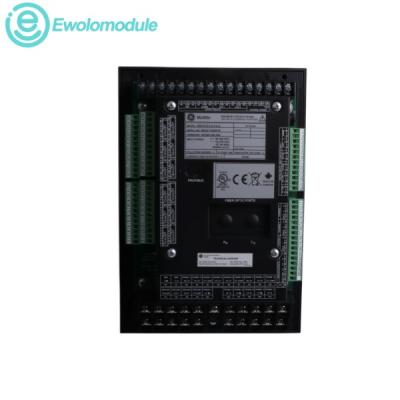

ОнGE 369-HI-R-0-0-0-0-EЭто цифровое реле защиты и мониторинга на базе микрокомпьютера, предназначенное для управления трехфазными двигателями переменного тока средней мощности и приводимыми ими механическими компонентами. Работая как адаптивное устройство безопасности, устройство заблаговременно изучает характеристики запуска отдельных двигателей и историю их работы, чтобы динамически корректировать свои внутренние профили защиты. Данное обозначение префикса модели указывает на конфигурацию управления мощностью в широком диапазоне «HI» в сочетании с опцией «R», которая добавляет 12 независимых программируемых входных линий для датчиков температуры сопротивления (RTD) непосредственно к шасси.

н Напряжение питания системы управления (опция HI): от 50 до 300 В постоянного тока или от 60 до 265 В переменного тока.

н Входы фазного и заземляющего трансформаторов тока: конфигурации с вторичным током 1 А или 5 А.

н Аналоговые выходы: 1 канал в стандартной комплектации с базовым блоком, настраиваемый для токовых петель 0-20 мА или 4-20 мА.

н Номинальный ток контактов выходного реле: 10 А в непрерывном режиме.

н Рабочая температура окружающей среды: от -40°C до +60°C (от -40°F до +140°F) в условиях непрерывной эксплуатации в шкафу.

н Диапазон температур хранения при комнатной температуре: от -40°C до +80°C

н Относительная рабочая влажность: до 95% (в неконденсационном состоянии)

1.

Защита двигателя переменного тока среднего напряжения: подключается напрямую к асинхронному двигателю среднего размера внутри заводской панели управления. Она постоянно отслеживает профили трехфазного тока для контроля условий работы, и если обнаруживает заблокированное состояние ротора или внезапный дисбаланс фаз, немедленно срабатывает автоматический выключатель.

2.

Горнодобывающая промышленность и переработка металлических руд: Устанавливается внутри тяжелых перерабатывающих станов для контроля температуры статора, подшипников и окружающей среды высокомоментных двигателей конвейеров, измельчительных мельниц и рельсов для транспортировки материалов.

3.

Инфраструктура нефтегазовой и нефтеперерабатывающей промышленности: Управление сетями насосов высокого давления для перекачки жидкостей, вентиляторами нефтеперерабатывающих заводов и системами дистанционного отвода жидкости из трубопроводов для обеспечения безопасного запуска и выполнения параметров времени охлаждения двигателей.

4.

Целлюлозно-бумажная и химическая промышленность: Регулирует электрическую тепловую защиту крупных смесительных двигателей, мощных измельчителей и насосов подачи воды для водоподготовки, где отказ двигателя в одной точке может парализовать производственные линии.
