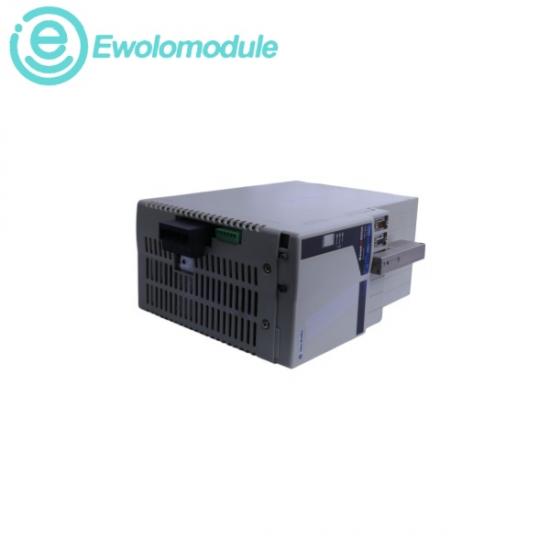

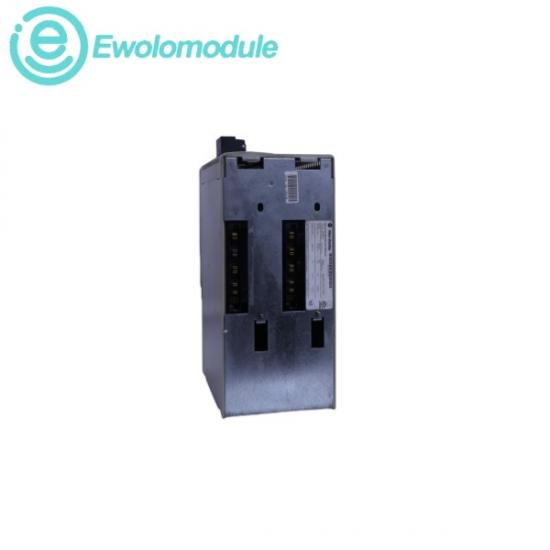

Он 2094-BM05 Это высокопроизводительный цифровой многоосевой инверторный модуль сервопривода, разработанный компанией Allen-Bradley. Функционируя как высокопроизводительный модуль оси (AM) в рамках платформы Kinetix 6000, это устройство обеспечивает точное управление скоростью, крутящим моментом и положением в замкнутом контуре для динамических бесщеточных серводвигателей. В отличие от маломощных моделей этой серии, 2094-BM05 представляет собой модуль двойной ширины, то есть его физический корпус занимает два смежных слота на общей шине питания Bulletin 2094 для размещения улучшенной силовой электроники и внутренних теплоотводов. Работая в системе с общей инфраструктурой, модуль полностью исключает необходимость в отдельном выпрямителе переменного тока или выделенном входном фильтре. Вместо этого он подключается непосредственно к шине питания, получая внутреннее напряжение шины постоянного тока 650 В и рабочее питание со стороны управления от центрального блока, известного как интегрированный модуль оси (IAM). Модуль использует передовую высокочастотную широтно-импульсную модуляцию (ШИМ) для плавного регулирования токов двигателя. Он беспрепятственно взаимодействует с центральными контроллерами Logix через высокоскоростные синхронизированные сети связи (такие как SERCOS или EtherNet/IP CIP Motion).

Конфигурация модуля: многоосевой инверторный модуль класса 400 В/460 В.

Номинальное входное напряжение основной шины постоянного тока: 650 В постоянного тока, получаемое непосредственно от шины питания, общей с шиной.

Основной источник переменного напряжения (системная линия): 360 В…480 В переменного тока, среднеквадратичное значение, трехфазный

Постоянный выходной ток инвертора (среднеквадратичное значение): 49,0 А

Постоянный выходной ток инвертора (от 0 до пикового значения): 69,3 А

Номинальная непрерывная выходная мощность: 22,0 кДж.

Частота широтно-импульсной модуляции (ШИМ): 4 кГц, фиксированная несущая частота.

КПД электропитания: 98% структурного КПД при полной номинальной непрерывной выходной мощности.
