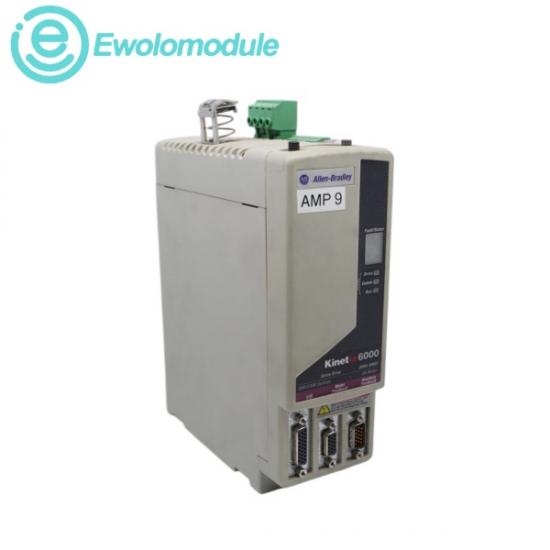

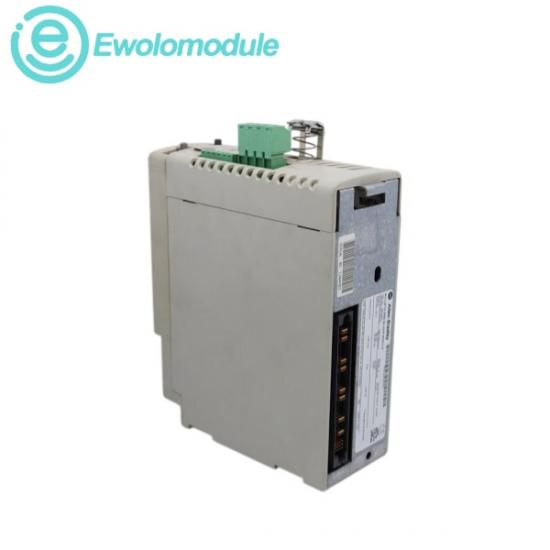

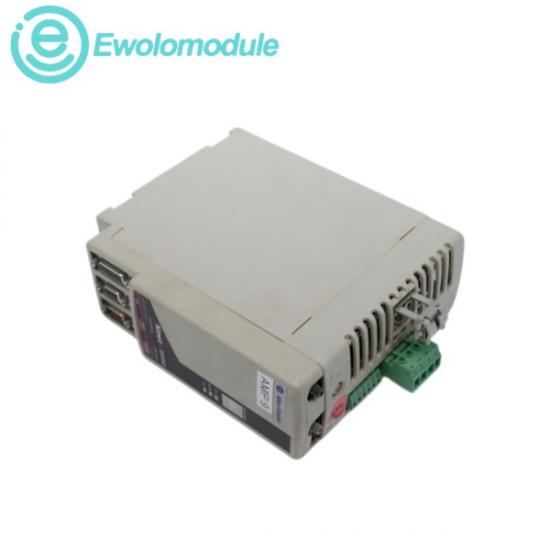

Он2094-AM01 Это высокопроизводительный цифровой многоосевой сервопривод, разработанный компанией Allen-Bradley. Функционируя как выделенный модуль оси (AM) в платформе Kinetix 6000, этот блок обеспечивает точное управление скоростью, крутящим моментом и положением для современных промышленных бесщеточных серводвигателей. Вместо использования автономной конструкции с отдельными линейными фильтрами и выпрямителями, модуль работает в многоосевой системе с общей шиной. Он крепится непосредственно к специализированной шине питания Bulletin 2094, получая внутреннее питание от шины постоянного тока и напряжение на стороне управления от основного модуля, известного как интегрированный модуль оси (IAM). Благодаря объединению нескольких инверторных каналов на единой шине питания, 2094-AM01 минимизирует требования к пространству в шкафу управления, снижает сложность проводки и уменьшает общие затраты на установку системы. Привод взаимодействует по высокоскоростному синхронизированному сетевому интерфейсу (обычно SERCOS или CIP motion в зависимости от выбранного модуля управления), позволяя центральным контроллерам Logix координировать сложные многоосевые траектории движения.

Максимальный выходной ток (среднеквадратичное значение): 12,0 А

Максимальный выходной ток (от 0 до пика): 17,0 А

Номинальная непрерывная мощность: 1,9 кВт (2,5 л.с.)

Частота широтно-импульсной модуляции (ШИМ): 8 кГц

Полоса пропускания петли скорости: 500 Гц

Полоса пропускания контура тока: 1300 Гц

Постоянный выходной ток (среднеквадратичное значение): 6,0 А

Постоянный выходной ток (от 0 до пикового значения): 8,5 ампер

КПД: 98% при номинальной мощности.
