ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

6SE7090-0XX84-3DB1

Плата интерфейса цифрового тахометра DTI

ИДЕНТИФИКАЦИЯ ПРОДУКТА

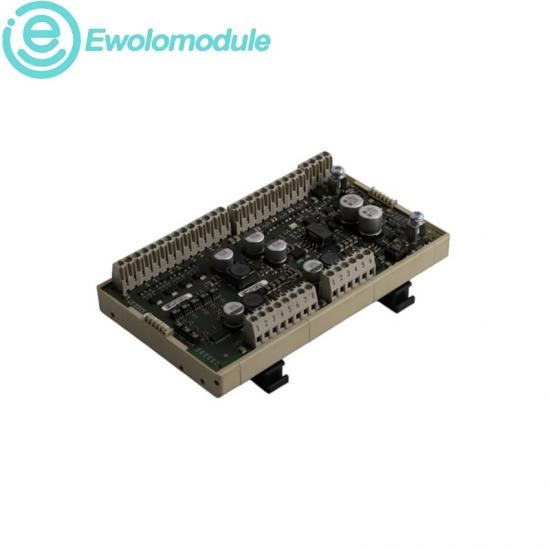

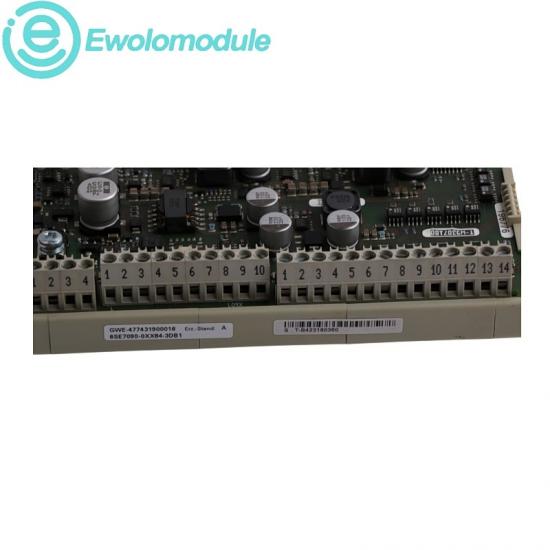

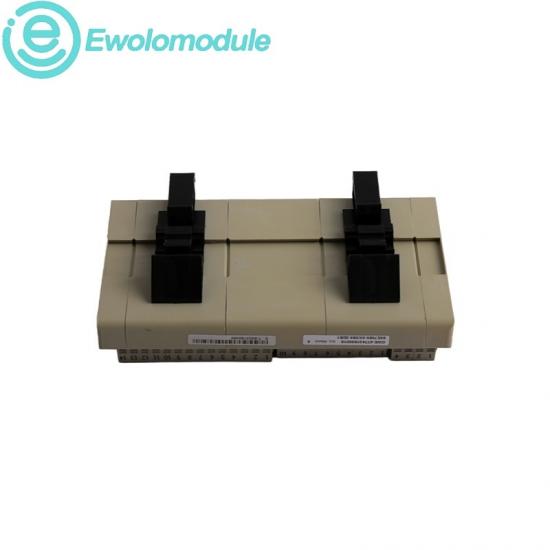

Siemens 6SE7090-0XX84-3DB1 SIMOVERT MASTERDRIVES DTI Плата интерфейса цифрового тахометра

Интерфейсная плата DTI для подключения гальванически изолированных цифровых тахометров TTL или HTL к управляющей электронике SIMOVERT MASTERDRIVES.

СОСТОЯНИЕНовый оригинал

ГАРАНТИЯОдин год

ДОСТУПНОСТЬВ наличии

СООТВЕТСТВУЮЩИЕ МОДЕЛИ

Технические характеристики

ДИАГНОСТИКА И ЗАЩИТА

Специальная дорожка для мониторинга тахометра обеспечивает контроль обратной связи энкодера. Гальванически изолированные входы отделяют сигналы поля от контроллера. Используйте экранированные кабели с заземлением экрана на обоих концах; защита корпуса должна обеспечиваться основным шкафом, образование конденсата недопустимо.

УСТАНОВКА И ОБНОВЛЕНИЕ

Установите плату DTI на монтажную рейку и подключите либо X401 для TTL, либо X402 для HTL, но никогда не используйте оба одновременно. При необходимости используйте экранированные кабели и изолированный внешний источник питания 24 В. Настройте соответствующие параметры SIMOVERT для установленного контроллера и слота.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

ОБОЗНАЧЕНИЕ ПРОДУКТАЦифровой интерфейс тахометра DTI

Вход TTL5 В

ВХОД HTLот 11 до 30 В

Изолирование входных данныхГальванически изолирован

ВНУТРЕННЕЕ СНАБЖЕНИЕ15 В постоянного тока, 160 мА

ВНЕШНЕЕ ПОСТАВЛЕНИЕ24 В постоянного тока, -16% / +25%

МАКСИМАЛЬНАЯ НАГРУЗКА ЭНКОДЕРА300 мА HTL; 400 мА TTL

ВХОДНОЙ ТОК12 мА HTL; 42 мА TTL

ОГРАНИЧЕНИЕ ЧАСТОТЫ СИГНАЛА400 кГц

СОЕДИНИТЕЛИX401, X402, X403, X404 и X405

Рекомендации

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Рабочая температура составляет от 0 до +55 °C; диапазон температур для хранения и транспортировки — от -25 до +70 °C. Классы условий окружающей среды: 3K3 и 3C2, степень загрязнения 2, категория перенапряжения II и IP00. Конденсация не допускается.

МОНИТОРИНГ И УПРАВЛЕНИЕ

Импульсные дорожки A и B, а также сигнал контроля тахометра передаются на электронику CU2, CUVC, CUVP или TSY. Состояние энкодера и обратная связь по скорости оцениваются с помощью настроенных параметров привода SIMOVERT.
