SIEMENS · SIMATIC NET · PROFIBUS

6GK7342-5DA03-0XE0

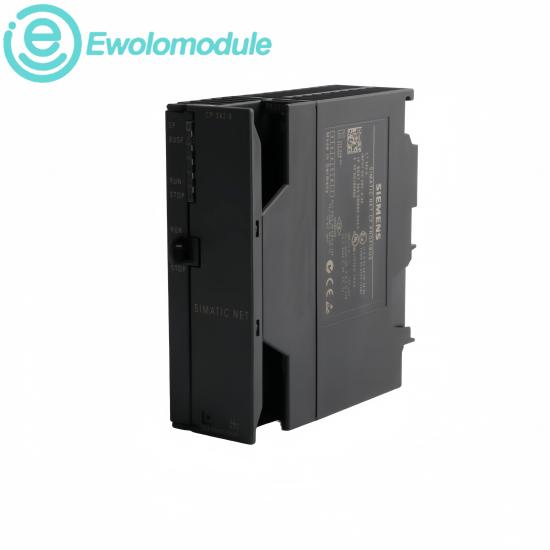

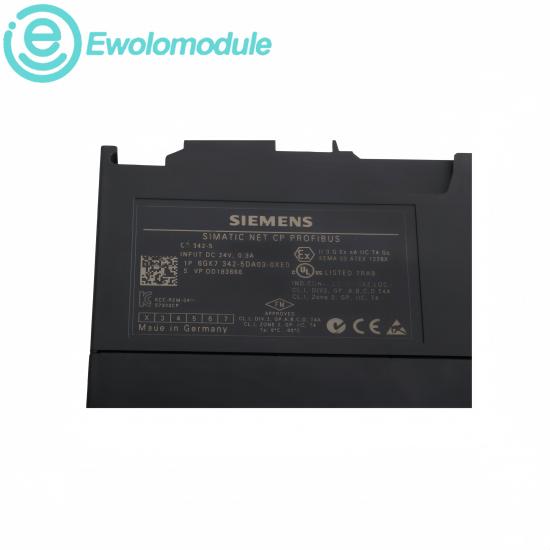

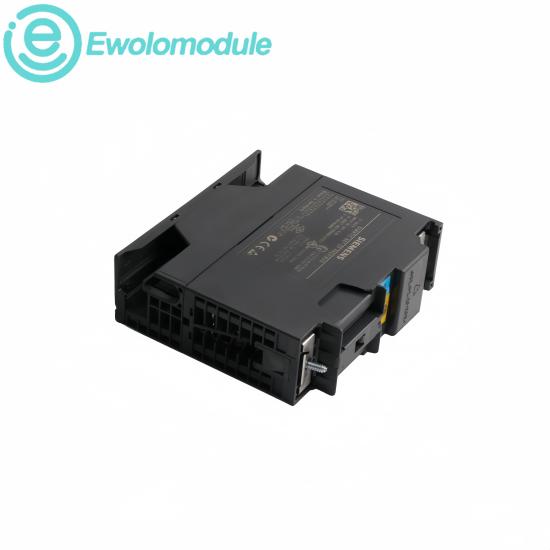

CP 342-5 Коммуникационный процессор

Siemens 6GK7342-5DA03-0XE0 — это коммуникационный процессор SIMATIC NET, который обеспечивает подключение систем SIMATIC S7-300 к PROFIBUS для связи по протоколам DP, S7 и PG/OP.

БРЕНД Сименс	СЕРИЯ ПРОДУКТОВ SIMATIC NET CP 342-5 / S7-300
ГАРАНТИЯ Один год	ДОСТУПНОСТЬ В наличии

СОПУТСТВУЮЩИЕ МОДЕЛИ НА EWOLOMODULE

6GK5124-0BA00-2AA3 ↗6GK1161-6AA00 ↗

02 · ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Координация PROFIBUS для устаревших систем S7-300

ОПИСАНИЕ ПРОДУКТА

Созданный как специализированный процессор полевой шины, CP может работать как в режиме ведущего устройства PROFIBUS DP класса 1, так и в режиме ведомого устройства DP. Он также поддерживает сервисы, совместимые с S7, PG/OP и S5, а конфигурация, хранящаяся в ЦП, позволяет заменять модули без повторной загрузки с программатора. Перед заменой следует проверить точный артикул, прошивку и совместимость со STEP 7.

СИСТЕМНАЯ СОВМЕСТИМОСТЬ

Процессоры SIMATIC S7-300: стандартные, компактные и модульные
Компактные блоки SIMATIC C7
Системы SINUMERIK
Партнеры по коммуникациям S7-300, S7-400 и PG/PC

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

ТИП ПРОДУКТА КП 342-5	КОЭФФИЦИЕНТ ПЕРЕВОДА 9,6 кбит/с – 12 Мбит/с
ПОРТ ПРОФИБУСА 1 электрический интерфейс	РАЗЪЕМ 9-контактный разъем Sub-D, RS485
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ 4-полюсный клеммный блок	НАПРЯЖЕНИЕ ПИТАНИЯ 5 В объединительная плата / 24 В постоянного тока внешний
ТИПИЧНЫЙ ТОК 0,15 А при 5 В / 0,25 А при 24 В	ПОТЕРЯ ЭЛЕКТРОПИТАНИЯ 6,75 Вт
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ Эксплуатационные температуры: 0–60 °C; температура хранения и транспортировки: −40–+70 °C	ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ Степень защиты IP20; максимальная относительная влажность 95% при 25 °C, без конденсации.

ХАРАКТЕРИСТИКИ ПРОДУКТА

◆ Возможность выбора режима работы: ведущий DP класса 1 или ведомый DP.
◆ Коммуникационные услуги S7 и инженерные услуги PG/OP
◆ Совместимость с S5 для передачи данных (отправка/приём).
◆ Хранилище конфигураций для замены без PG

ПУТЬ СОЕДИНЕНИЯ

Процессор S7-300

›

КП 342-5

›

ПРОФИБУС ДП

Обеспечивает подключение распределенных устройств ввода/вывода, приводов, станций HMI/OP и совместимых устройств PROFIBUS к уровню управления S7-300.

Выбираемая роль DP

Конфигурация, хранящаяся в ЦП

Интеграция с устаревшей системой S7-300

03 · РЕКОМЕНДАЦИЯ

Непрерывность полевой шины для установленных систем автоматизации

ПРОМЫШЛЕННОЕ ПРИМЕНЕНИЕ

Используется в производственных линиях, технологических установках, системах обработки материалов, упаковки, водоочистки и других инсталляциях, где контроллеры S7-300 координируют PROFIBUS I/O, приводы и операторское оборудование.

УСТАНОВКА И МОДЕРНИЗАЦИЯ

Установите в стойку S7-300, подключите питание 24 В и 9-контактный интерфейс PROFIBUS, затем загрузите проверенную конфигурацию STEP 7. При замене сохраняйте точный артикул и контекст прошивки; конфигурация, хранящаяся в CPU, позволяет выполнить замену без использования программатора.
