ДОСЬЕ ПРОДУКТА

354

SIEMENS · SIMATIC S7-300 FM 354 · ПРОВЕРЕННАЯ ИДЕНТИЧНОСТЬ

6ES7354-1AH01-0AE0

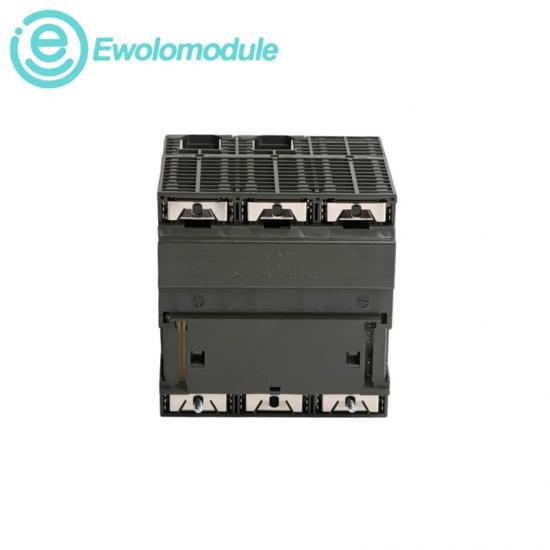

Модуль позиционирования сервопривода FM 354

Специализированный модуль перемещения S7-300 для задач позиционирования в автоматизированном оборудовании.

БРЕНДSiemens

СЕРИЯ ПРОДУКТАSIMATIC S7-300 FM 354

ОФИЦИАЛЬНОЕ НАЗВАНИЕМодуль позиционирования сервопривода FM 354

РОЛЬ ПРОДУКТАОдноосевой модуль сервопозиционирования

СОСТОЯНИЕНовый
Оригинал

ГАРАНТИЯОдин год

В НАЛИЧИИ1

ОФИЦИАЛЬНЫЙ ИСТОЧНИК ДАННЫХ◆Руководство по сервопозиционированию Siemens FM 354

ПОЗИЦИЯ СИСТЕМЫ

Позиционирование с интеграцией в ПЛК для аналоговой сервооси

ОПИСАНИЕ ПРОДУКТА

Переносит критичные по времени задачи позиционирования с ЦПУ на специализированный функциональный модуль S7-300 с функциями разрешения работы привода, обработки сигналов энкодера и цифрового ввода-вывода.

ПОЗИЦИОНИРОВАНИЕСпециализированное управление аналоговой сервоосью

КОД ДЛЯ ЗАКАЗА6ES7354-1AH01-0AE0 · сохранить как единый идентификатор

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ · 08 СИГНАЛЬНЫХ ТОЧЕК

ТИП МОДУЛЯМодуль позиционирования FM 354

УПРАВЛЯЕМАЯ ОСЬ1 сервоось

ЗАДАНИЕ СКОРОСТИАналоговый дифференциальный сигнал, от -10 В до +10 В

ВЫХОДНОЙ ТОК ЗАДАНИЯот -3 мА до +3 мА

ЦЕНТРАЛЬНЫЙ УЗЕЛFM 354ПЛК → сервоось

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ЦАП16 бит + знак до 1 В; 13 бит + знак до 10 В

РАЗРЕШЕНИЕ РАБОТЫ СЕРВОПРИВОДАЗамыкающий контакт реле

ДЛИНА КАБЕЛЯ ПРИВОДАДо 35 м

ЦИФРОВЫЕ ВЫХОДЫ4 выхода, 24 В пост. тока

ПОДКЛЮЧЕНИЕ К СИСТЕМЕS7-300 + аналоговый сервопривод

Позиционирование с обратной связьюСпециализированный модуль выполняет функции позиционирования оси.

Аналоговая команда приводаОбеспечивает биполярное задание скорости для силовых блоков сервоприводов.

Гибкая обратная связьДанные станка поддерживают конфигурации с инкрементальными или абсолютными энкодерами.

ПРИМЕЧАНИЕ К ЗАКАЗУПолный номер 6ES7354-1AH01-0AE0 идентифицирует версию для сервопривода FM 354. FM 353 и FM 453 относятся к другим платформам или применениям приводов.

СОЗВЕЗДИЕ
ПРИЛОЖЕНИЙ

Где применяется этот продукт

Панели управления станкамиЛокальный запуск, отображение состояния и взаимодействие с аварийными сигналами.

Упаковочное оборудованиеКомпактные текстовые подсказки для повторяющихся процессов.

Устаревшие ячейкиЗамена в установленных проектах OP7/DP.

Вспомогательные установкиПростое отображение значений и кнопочное управление.
