SIEMENS · ПОДРОБНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ

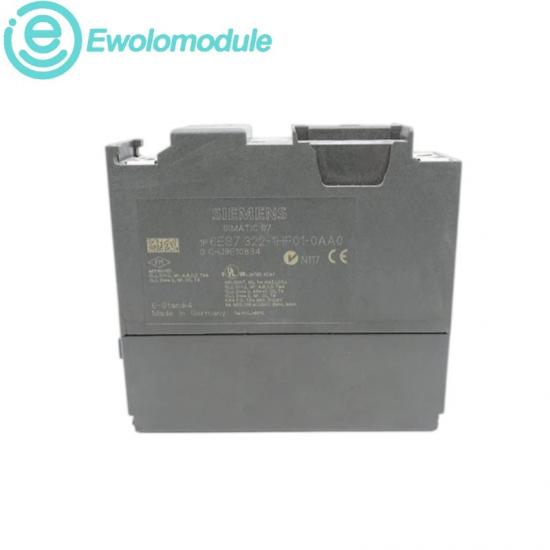

6ES7322-1HF01-0AA0

Цифровой выходной модуль SIMATIC S7-300 SM 322 с 8 реле

СОСТОЯНИЕ

Новый оригинал

ГАРАНТИЯ

Один год

КРАТКОЕ ОПИСАНИЕ ПРОДУКТА

Этот изолированный модуль SM 322 обеспечивает восемь релейных выходов для коммутации смешанных промышленных нагрузок от станции S7-300. Каждый канал рассчитан на ток до 2 А, а выходы сгруппированы в изолированные группы по два.

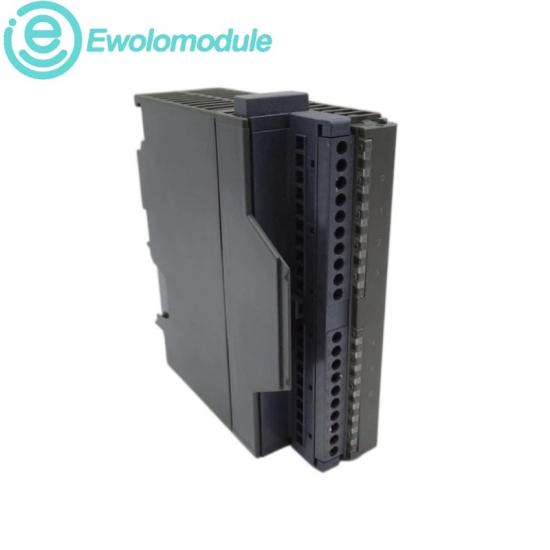

Передний 20-контактный разъем обеспечивает интерфейс для полевых работ, а зеленые индикаторы состояния показывают состояние выходного сигнала. Перед заменой проверьте напряжение нагрузки, нагрузку контактов и установленную конфигурацию стойки.

ПРЯМОЙ КОНТАКТ

☎ +86 17359287459 ✉ sales9@apterpower.com

Узнайте больше о Siemens →

ОПЕРАЦИОННАЯ СРЕДА · МОНИТОРИНГ И КОНТРОЛЬ

Изолированное релейное переключение для нагрузок смешанного напряжения SIMATIC S7-300

◈ Рабочая среда

Устанавливается в совместимую центральную или дополнительную стойку SIMATIC S7-300.

Подключите полевую проводку через необходимый 20-контактный передний разъем.

Использовать в пределах указанных ограничений по напряжению нагрузки: 24 В постоянного тока или 230 В переменного тока.

Соблюдайте ограничения по контактной защите и частоте переключения для индуктивных нагрузок.

◎ Мониторинг и управление

Восемь релейных выходов коммутируют резистивные, индуктивные и ламповые нагрузки.

Светодиодные индикаторы состояния выходного сигнала обеспечивают обратную связь о работе канала.

Гальваническая изоляция разделяет выходные группы и шину объединительной платы.

При вводе в эксплуатацию необходимо подтвердить тип нагрузки, ток и защиту контактов.

ОФИЦИАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип продукта Цифровой выход SM 322	Цифровые выходы 8 релейных выходов	Номинальный выходной ток 2 А	Напряжение нагрузки 24 В постоянного тока или 230 В переменного тока
Группировка каналов Изолированные группами по 2 человека.	Передний разъем 20-контактный	Потеря мощности 3,2 Вт (типичная мощность)	Размеры изделия 4х12,5х12 см

Официальные данные Siemens для артикула 6ES7322-1HF01-0AA0.

Сильные стороны бренда отвечают практическим потребностям автоматизации

ХАРАКТЕРИСТИКИ SIEMENS · ОБЛАСТИ ПРИМЕНЕНИЯ

Характеристики бренда Siemens

1	Модули SIMATIC S7-300 обеспечивают документированную совместимость на уровне стоек.
2	Релейные выходы подходят как для промышленных нагрузок переменного, так и постоянного тока.
3	Индикация состояния каналов поддерживает прямые проверки при вводе в эксплуатацию.
4	Определенные электрические пределы поддерживают структурированное обслуживание и замену.

Области применения

A	Переключение контакторов, соленоидов и клапанов в системах S7-300.
B	Управление смешанной нагрузкой переменного/постоянного тока в производственном оборудовании.
C	Релейно-изолированные выходы для панелей обработки материалов и инженерных систем.
D	Сервисная замена в установленных стойках SIMATIC S7-300.

РЕКОМЕНДУЕМЫЕ МОДЕЛИ

SIEMENS

6ES7953-8LF00-0AA0	6ES7953-8LF20-0AA0	6ES7953-8LF30-0AA0	6ES7953-8LG20-0AA0	6ES7953-8LG30-0AA0
6ES7953-8LG31-0AA0	6ES7953-8LJ30-0AA0	6ES7953-8LJ31-0AA0	6ES7953-8LL31-0AA0	6ES7953-8LM31-0AA0
6ES7953-8LM32-0AA0	6ES7953-8LP31-0AA0	6ES7954-8LC03-0AA0	6ES7954-8LE03-0AA0	6ES7954-8LF03-0AA0
6ES7954-8LL03-0AA0	6ES7954-8LP03-0AA0	6ES7214-1BG40-0XB0	6ES7972-0AA01-0XA0	6ES7151-7AA20-0AB0

Примечание по выбору: перед заменой проверьте целевую систему, электрические характеристики и полный артикул.

ЦитироватьЧеткий четырехэтапный процесс подачи запроса.

Идентифицировать

Укажите полный артикул Siemens и необходимое количество.

Проверять

Подтвердите целевую систему, номинальные электрические характеристики и версию установленного оборудования.

Цитировать

Получите актуальную информацию о цене, наличии, состоянии и сроках поставки.

Отправлять

Подтвердите требования к упаковке и организуйте отгрузку.
