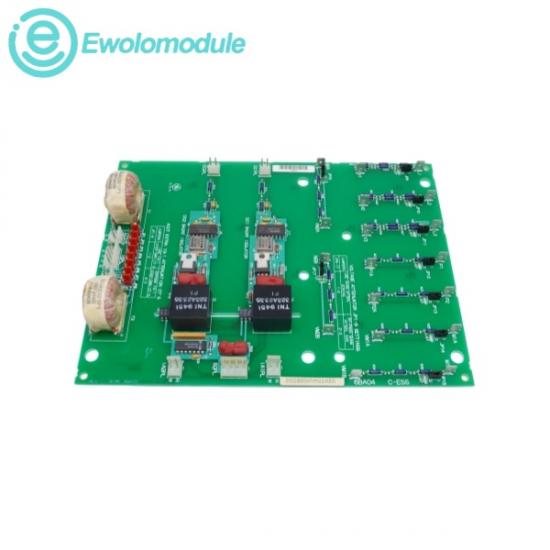

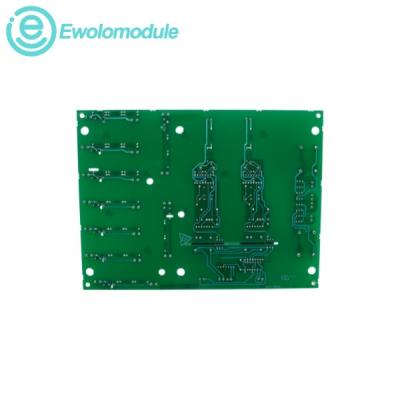

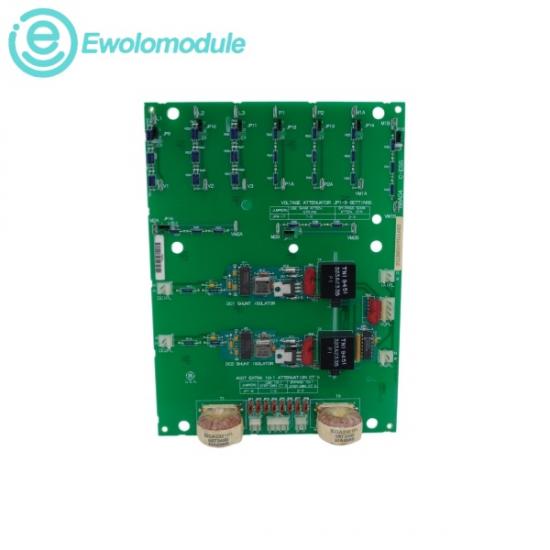

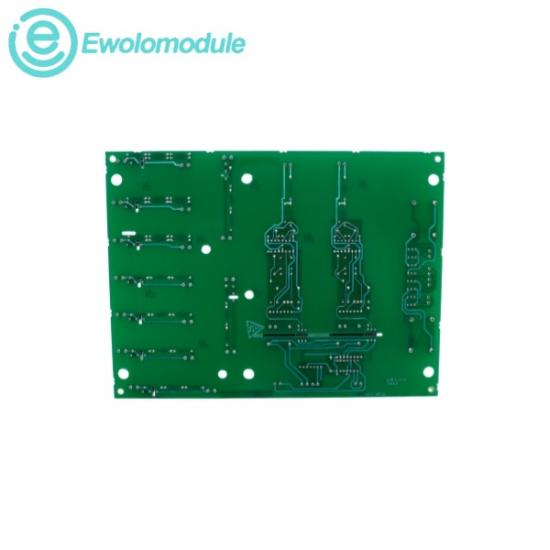

ОнGE DS200SHVMG1AEDЭто плата интерфейса аппаратного обеспечения, монтируемая на шасси, предназначенная для безопасного соединения высоковольтных модулей управления на основе тиристоров (SCR) M-Frame с вторичными архитектурами управления. Она служит важным средством для сопряжения моста SCR от приводов M-frame с источниками питания, используемыми на платах DCFB или SDCI, а также с платой Power Connect Card (PCCA). Плата обеспечивает ряд функций управления напряжением и преобразования, преобразуя шунтирующие сигналы в диапазоне от –500 до 500 мВ в дифференциальные частотные выходы от 0 до 500 кГц. Благодаря обширной гальванической изоляции, нескольким разъемам и настраиваемым параметрам ослабления тока, эта плата защищает чувствительные платы микропроцессоров, бесперебойно обрабатывая сильную обратную связь по напряжению и перекрестные помехи контура заземления.

² Напряжение функциональной логической шины: отслеживает стандартные линии +5 В постоянного тока, +15 В постоянного тока и -15 В постоянного тока.

² Диапазон преобразования входного шунтирующего напряжения: принимает необработанные сигналы поля низкого напряжения в диапазоне от -500 мВ до +500 мВ.

² Плотность частоты выходного сигнала: преобразует аналоговые шунтирующие сигналы в точный диапазон от 0 до 500 кГц.

² Предельные рабочие температуры: Разработан для использования в промышленных шкафах с температурой от 0°C до +60°C (от +32°F до +140°F).

² Диапазон температур хранения: от -40°C до +85°C (от -40°F до +185°F)

² Рабочая относительная влажность: от 5% до 95% без конденсации.

(1)Интерфейс для высоковольтных тиристорных приводов: служит важнейшим средством преобразования энергии и связи, соединяющим высоковольтные тиристорные мосты с соответствующими платами управления DCFB или SDCI.

(2)Обработка сигналов шунтирования системы управления турбиной: отслеживает сигналы изолированных токовых петель непосредственно от компонентов возбудителя поля генератора турбины для контроля динамических электрических изменений.

(3)Изоляция системы и защита от перенапряжений: выступает в качестве важного защитного фильтра внутри промышленных панелей управления, предотвращая повреждение центральных логических модулей ЦП высоковольтными переходными процессами обратной связи.
