ФАЙЛ УПРАВЛЕНИЯ ПРИБОРАМИ

990-04-70-01-01

Двухпроводной вибродатчик 990 для системы 3300 NSv

КОНФИГУРАЦИЯ

0–4 мил на миллиметр · Система 7 м · Монтаж по DIN

СОСТОЯНИЕ

Новый оригинал

ОФИЦИАЛЬНАЯ ЛИЧНОСТЬ

Вибрационный передатчик 990

Двухпроводной передатчик 4–20 мА со встроенным бесконтактным датчиком. Он принимает один зонд 3300 нсв и соответствующий удлинительный кабель, обеспечивает обработку пиковых колебаний и предоставляет диагностический выход Prox Out и доступ к разрежению напряжения.

ЛИНЗА ПРИНЯТИЯ РЕШЕНИЯ ПОКУПАТЕЛЯ

Что имеет значение в этой конфигурации?

Петлевой сигнал

Прямой выходной сигнал вибрации 4–20 мА

Двухпроводной пропорциональный сигнал легко интегрируется с логикой управления или защиты оборудования.

ДИАГНОСТИКА

Динамическое соединение Prox Out

Неизолированный диагностический выход поддерживает проверку формы сигнала и напряжения зазора в соответствии с установленными методами тестирования.

УСТАНОВКА

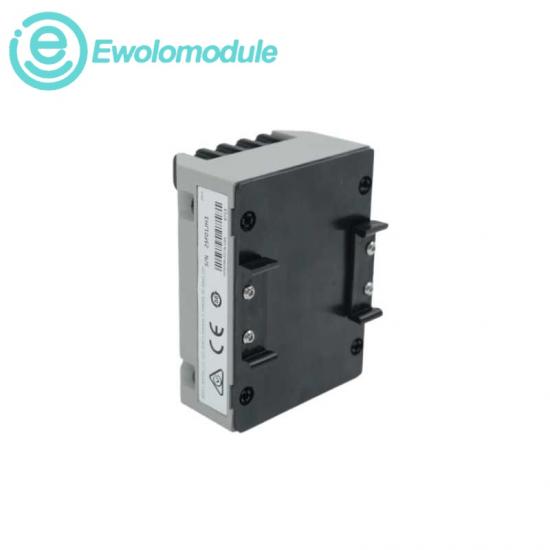

Зажимы для DIN-рейки 35 мм

Вариант монтажа 01 включает в себя официальные крепежные элементы для DIN-рейки, предназначенные для компактных OEM-панелей.

Карта приложений

Типичные оперативные роли

Мониторинг центробежных воздушных компрессоров

Защита маломощных насосов, двигателей и вентиляторов.

Панели управления оборудованием OEM с входом для ПЛК или АСУ ТП.

Модернизация, требующая простой пропорциональной вибрационной петли.

РАСШИФРОВКА КОДА ЗАКАЗА

990-04-70-01-01 расшифровывается как: 04 = 0–4 мил на пор (0–100 мкм на пор); 70 = длина системы 7,0 м; 01 = зажимы для DIN-рейки 35 мм; 01 = одобрение CSA Division 2.

Часто задаваемые вопросы о системе Purchase-Gate

Вопросы следует закрыть до публикации.

В1

Чем эта страница отличается от 990-04-70-01-00?

В последнем коде 01 добавлена опция одобрения CSA Division 2.

Значение полной шкалы составляет 100 мкм или 125 мкм?

Пиковое значение составляет 100 мкм, поскольку первый код — 04.

Какую длину кабеля 3300 NSv следует заказать?

Выберите компоненты зонда и удлинительного кабеля общей длиной 7,0 м.

4-й квартал

Означает ли наличие сертификата CSA, что нет необходимости проверять монтажную документацию?

Нет. Перед выпуском необходимо точно проверить маркировку, способ прокладки проводов, требования к барьерам и месту назначения.

Может ли диагностический вывод передавать данные по длинному кабелю?

Официально максимальная длина кабеля для разъема Prox Out BNC составляет 3 м.

Что происходит во время включения передатчика?

Сигнал остается ниже 3,6 мА в течение приблизительно 2–3 секунд до начала нормальной работы.

ОФИЦИАЛЬНЫЙ РЕЕСТР ДАННЫХ

990-04-70-01-01 Техническая документация

Значения нормализованы в см, где указаны размеры.

Производитель	Бентли, Невада
Полная модель	990-04-70-01-01
Семейство продуктов	Вибрационный передатчик 990
Тип компонента	Двухпроводной вибропередатчик с питанием от петли
Полномасштабный диапазон	0–4 милс pp (0–100 мкм pp)
Длина системы	700 см
Вариант крепления	01 — 35 мм зажимы для DIN-рейки
вариант одобрения агентства	01 — Подразделение CSA 2
Размеры с зажимами DIN	10,01 × 7,39 × 5,33 см
Вес передатчика	0,43 кг
Типичный общий вес системы	0,82 кг
Вход датчика	Один бесконтактный датчик 3300 нсв и соответствующий удлинительный кабель.
вход питания	+12–+35 В постоянного тока на клеммах передатчика
Выходной сигнал	4–20 мА постоянного тока, двухпроводной
Точность цикла	±1,5% от заданного диапазона шкалы
Максимальное сопротивление петли	Сопротивление 1000 Ом, включая кабель, при напряжении 35 В постоянного тока.
Ограничение тока	23 мА типичный
Требуемый зазор между зондами	от 0,05 до 0,175 см
Линейный диапазон Prox Out	0,14 см
Коэффициент масштабирования Prox Out	7,87 мВ/мкм (200 мВ/мил), ±6,5% от типичного значения
Частотная характеристика	от 5 Гц до 6000 Гц, +0/-3 дБ
Минимальный диаметр мишени	0,95 см
Рабочая температура	от -35°C до +85°C
Температура хранения	от -52°C до +100°C
Относительная влажность	100% конденсация, непогружаемый в воду, с защищенными коаксиальными разъемами.

В таблице приведены официальные данные для заказа конкретных моделей и опубликованные системные спецификации. При запросе коммерческого предложения обязательно уточняйте полный суффикс.
