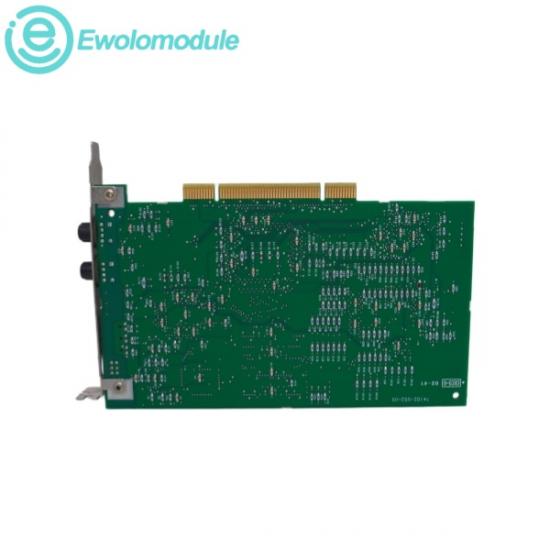

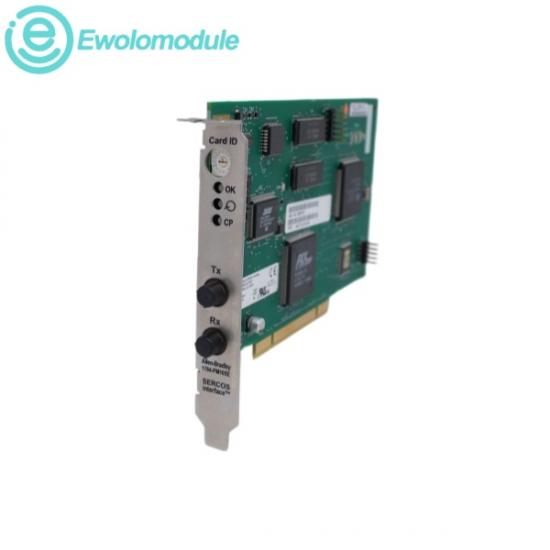

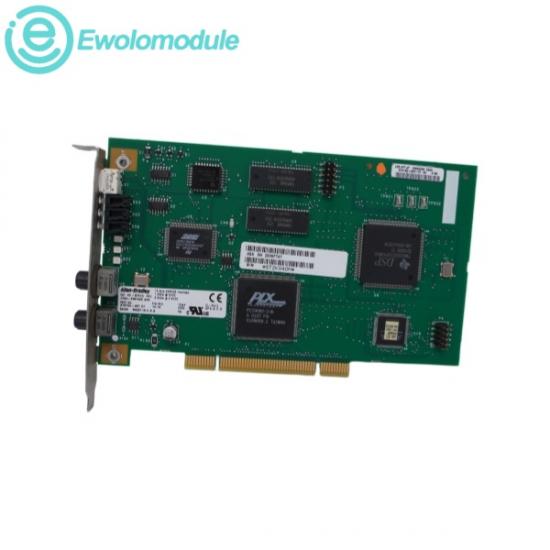

ОнАллен-Брэдли 1784-PM16SEЭто 16-осевая интерфейсная карта PCI SERCOS, которая служит связующим звеном между платформой SoftLogix и интеллектуальными приводами SERCOS. Работая как специализированное аппаратное расширение, она интегрируется непосредственно в слот расширения PCI промышленного компьютера, выступая в качестве выделенного интерфейса управления движением для программного контроллера Allen-Bradley SoftLogix 5800. Благодаря координации оптоволоконных сетей SERCOS, эта карта обеспечивает связь между программно-определяемой автоматизацией и физическими многоосевыми сервоприводами и двигателями.

Грузоподъемность по осям:

Управляет и синхронизирует до 16 независимых или скоординированных осей.

Рабочее напряжение:

Питание осуществляется напрямую от объединительной платы главного компьютера с использованием линий питания +5 В постоянного тока и +3,3 В постоянного тока.

Текущий розыгрыш:

Потребляет приблизительно 1,0 А при напряжении 5 В постоянного тока.

Скорость передачи данных:

Поддерживает стандартные промышленные скорости передачи данных 4 Мбит/с и 8 Мбит/с.

Температура окружающей среды при работе:

От 0 °C до 60 °C (от 32 °F до 140 °F)

Температура хранения:

от -40 °C до 85 °C (от -40 °F до 185 °F)

Многоосевое синхронное движение:

Обеспечивает управление сложными высокоскоростными многоосевыми координатами движения, такими как электронная передача, кулачковый механизм и многоосевая линейная/круговая интерполяция.

Интеграция сервопривода на базе ПК:

Обеспечивает подключение систем SoftLogix 5800 к цифровым сервоприводам, таким как Kinetix 6000 или Ultra3000, посредством надежных оптоволоконных линий связи.

Схемы автоматизированных волоконно-оптических кольцевых сетей:

Предназначен для создания полностью помехоустойчивых сетей обратной связи в режиме реального времени на больших расстояниях в тяжелой промышленной технике.

Высокоскоростная упаковка и сборка:

Широко используется в промышленной маркировке, погрузочно-разгрузочных работах, упаковочных линиях и роботизированных сборочных станциях, требующих микросекундной точности.
