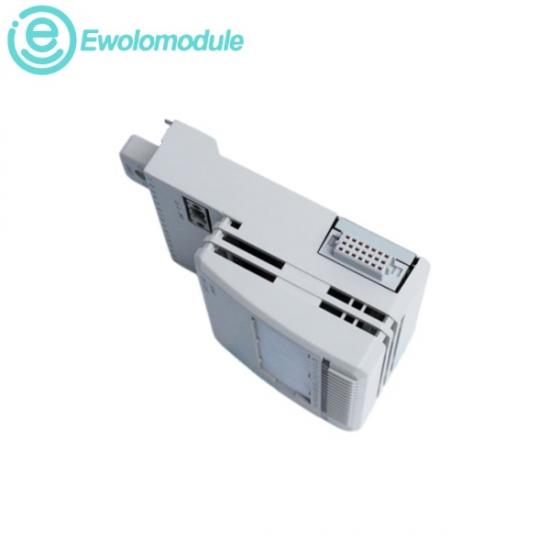

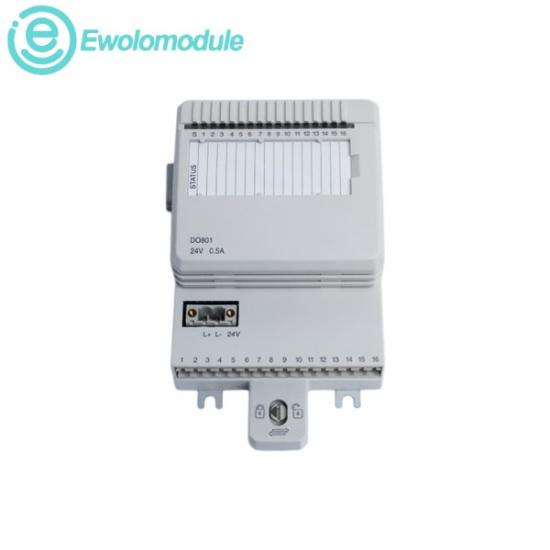

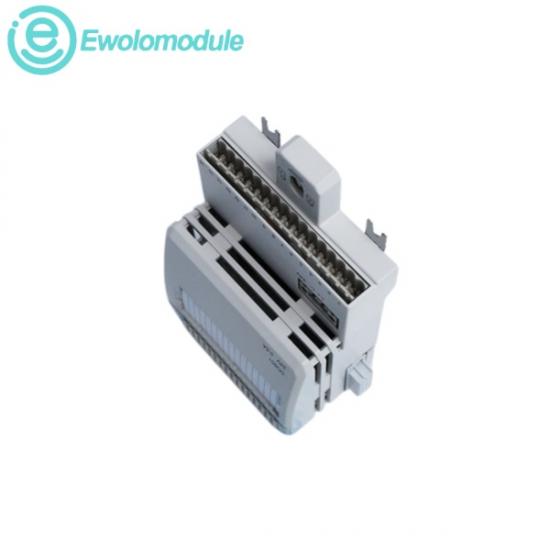

ОнABB DO801 3BSE020510R1Это 16-канальный цифровой выходной модуль на 24 В постоянного тока. Для обеспечения длительной работы оборудования в сложных полевых условиях все 16 каналов объединены в одну изолированную группу и оснащены встроенной защитой от короткого замыкания, перенапряжения и перегрева. Каждый отдельный канал включает в себя драйверы верхнего плеча, подавление индуктивной нагрузки для работы с исполнительными механизмами, оптический изоляционный барьер и выделенные светодиоды на передней панели для быстрой диагностики неисправностей и индикации активного состояния.

л Рассеиваемая мощность: Тип. 2,1 Вт

л Номинальное напряжение: 24 В постоянного тока.

л Сопротивление нагрузки на выходе: менее 0,4 Ом

л Выходной ток: максимум 0,5 А на канал.

л Каналы: 16 цифровых выходов, объединенных в одну изолированную группу.

л Диапазон рабочих температур: от 0°C до +55°C (от 32°F до 131°F) при стандартной горизонтальной установке; максимальная температура при вертикальной установке — 40°C (104°F).

л Предельные значения температуры хранения: от -40°C до +70°C (от -40°F до 158°F).

л Относительная влажность: от 5% до 95%, без конденсации.

Автоматизация процессов DCS:

Выступает в качестве локального звена в архитектуре ABB System 800xA DCS для управления цифровыми компонентами на основе команд основной логики.

Управление соленоидами и клапанами:

Управляет положениями включения/выключения пневматических и гидравлических электромагнитных клапанов на нефтегазоперерабатывающих и химических заводах.

Центры управления двигателем (ЦУД):

Обеспечивает подачу дискретных сигналов 24 В на промышленные пусковые устройства двигателей, контакторы и управляющие реле.

Триггеры индикации и отображения:

Сигнальные сирены, сигнальные маяки, световые индикаторы и имитаторы сигналов используются в производственных цехах.
